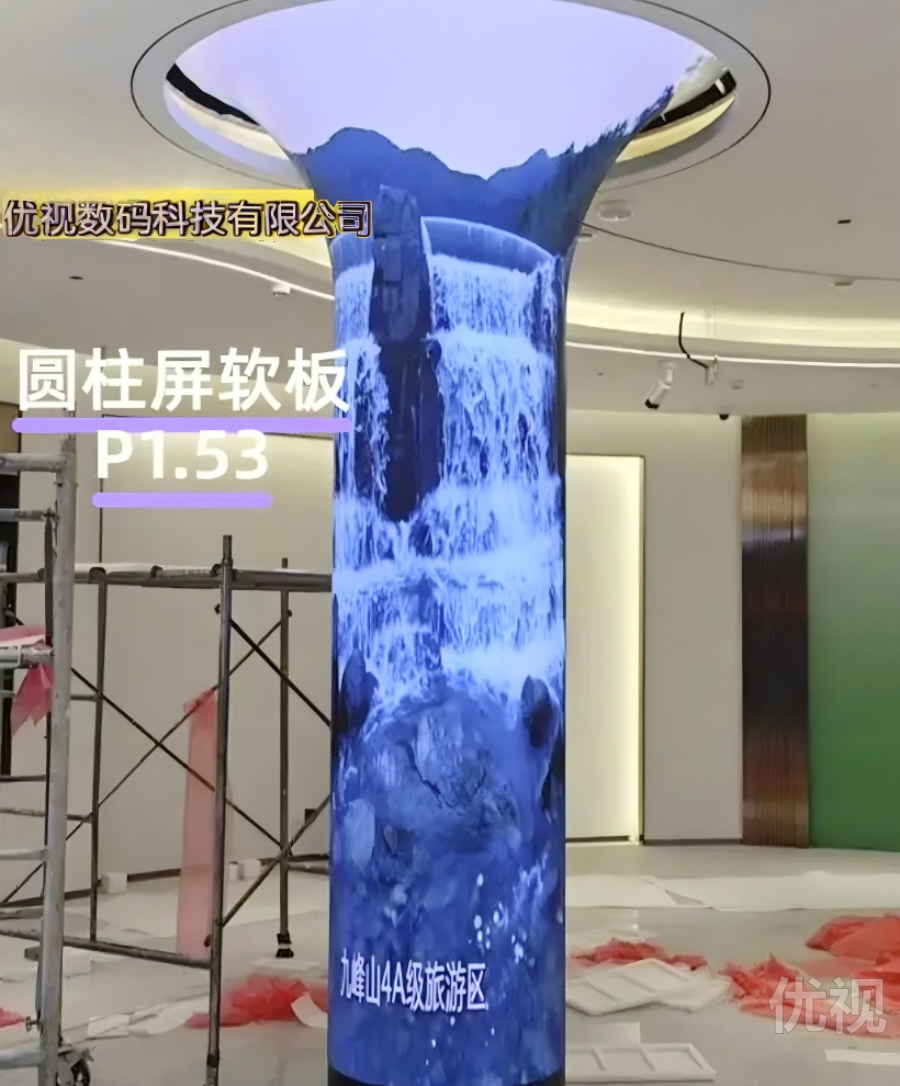

针对杭州优视在圆柱形LED屏项目中的BIM应用，其核心逻辑是数字化预拼装。。由于圆柱屏属于非标异形结构，传统CAD图纸难以精确表达曲面弧度与空间关系，BIM（建筑信息模型）正是为了解决“图纸画得出，现场装不上”的痛点。其操作并非单一软件的单兵作战，而是勘察建模-仿真-放样”。的闭环流程。
具体操作与实施流程（五步落地法）
1. 数据采集：三维激光扫描（实景复制）。
- 操作：在项目现场（如西溪天街中庭），使用三维激光扫描仪对安装区域进行全景扫描这步相当于把复杂的建筑环境（挑空高度、现有梁柱位置管线走向）全部“复制成高精度的点云数据
- 目的：获取真实的圆柱半径楼层净高及障碍物坐标，避免因建筑竣工图与现场微差导致的安装干涉
2. 模型构建：参数化设计（虚拟拼装）
- 操作：将点云数据导入建模软件，以真实坐标为基础构建圆柱屏的钢结构龙骨与模组分布。这里的关键是参数化驱动： 输入圆柱目标直径（如2米），软件自动生成符合该弧度的龙骨分段。根据LED模组尺寸（如320mm×160mm），自动计算每圈模组数量及最佳拼接角度，确保模组间缝隙均
- 目的：在虚拟环境中完成“像素级”的排布，精确到每一颗螺丝的定位，生成加工图纸。
3. 冲突测：多专业协同（避坑查）
- 操作：将建好的圆柱屏BIM模型与建筑暖通消防（喷淋管烟感）的BIM模型进行整合，运行碰撞检测（Clash Detection）。
- 目的：提前发现屏体与天花消防管、空调风管或装饰吊顶的打架问题例如，在西溪天街项目中，通过BIM提前调整了屏体顶部吊挂点，避了原有的喷淋头位置，避免了施工返工。
4. 施工模拟，D进度可视化（指导安装）。
- 操作：将BIM模型与施工进度计划（时间轴）绑定，生成3D施工动画。模拟显示：第一步吊装底部基座ↀ第二步拼装中部弧形扇步ↀ第三步安装顶部收边。
- 目的：在复杂的商场中庭环境中，指导施工队按优顺序作业，减少高空作业的等待时间和安全隐患
5. 竣工交付：数字孪生（运维底图）。
- 操作：安装完成后，更新BIM模型为竣工模型（As-built Model），记录每一块模组的实际安装位置、电源编号及信号路径
- 目的：未来若出现单点故障，运维人员可直接在BIM模型中定位故障模组，快找到对应的检修口，实现精准微创维护。
二。必备的专业软件生态
杭州优视的BIM实施通常不依赖单软件，是构建每个工具链”来应对不同的专业需求：
| 软件类型 | 典型软件 | 在圆柱屏项目中的具体用。 |
|---|---|---|
| 核心建模平台。 | Autodesk Revit / Tekla | 结构深化创建包含材质重量连接件的圆柱钢结构模型，输出加工图。这是BIM的基平台 |
| 曲面异形设计 | Rhinoceros (Rhino)?+ Grasshopper | 选型设计。Rhino擅长处理复杂曲面，Grasshopper插件用于参数化生成弧形龙骨，比传统软件更灵活 |
| 模型整合与碰撞 | Navisworks | 冲突协调将Revit、Rhino模型与建筑MEP（机电）模型合并，进行硬碰撞查（如屏体是否撞到风管） |
| 点云处理。 | AutoCAD / CloudCompare | 向建模。处理现场扫描的点云数据，将其转化为可用的三维参考底图。 |
| 施工模拟。 | Synchro / Fuzor | 进度管理将模型与施工计划结合，生成安装模拟动画，用于技术交底。 |
三。优视BIM应用的差异化优势
与普通施工队“凭经验放样”不同，杭州优视通过BIM将圆柱屏工程标准化：
- 毫米级精度：通过参数化设计，确保软模组在弧形骨架上也能实现无缝拼接，解决了肉眼可见的“棱角感”。
- 零返工率：在虚拟环境中解决90%的物理冲突（如与消防管线的干涉），极大降低了商场改一项目的停工风险
- 数据穿透：BIM模型直接对接其播控系统，实现了从“物理结构到“像素显示的数据致，为后续的曲面校正提供了准确的坐标基准
这套“软件流程”的组合拳，确保了像西溪天街这样的大型商业综合体项目，能在不影响正常营业的前提下，高效完成异形屏的精准落地。
